Соларна монтажа L-foot

Со години сме во бизнисот со монтирање на соларна енергија и тука во Xiamen Honor Energy. Површината на Solar Mounting L-Foot се обработува со анодизирање за да се подобри отпорноста на оксидација и издржливоста на отворено. Со својата компактна структура во облик на L, подножјето PV L обезбедува стабилна врска помеѓу соларните шини и носечките конструкции. Тој е компатибилен со вообичаените соларни шини за монтирање, вклучувајќи профили 41×41 mm и 41×62 mm, и широко се користи во системи за метални покриви, бетонски покривни инсталации и соларни монтажни структури на земја.

Соларна монтажа L Структура на стапалото

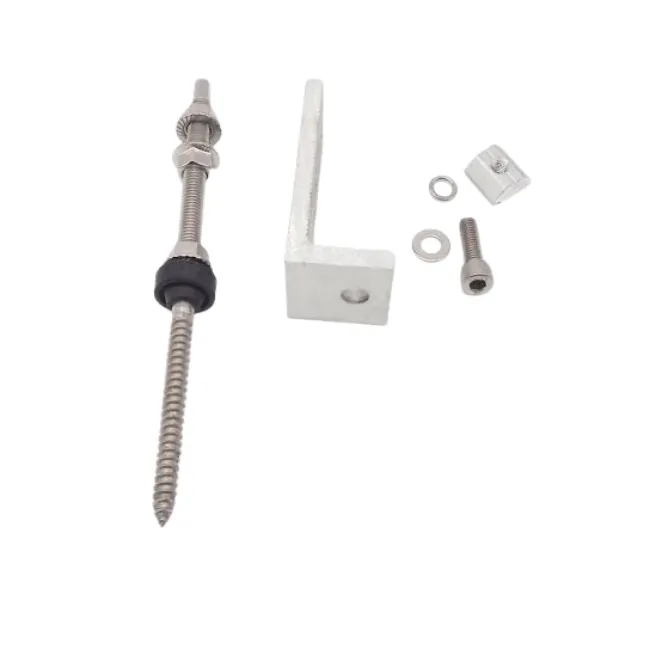

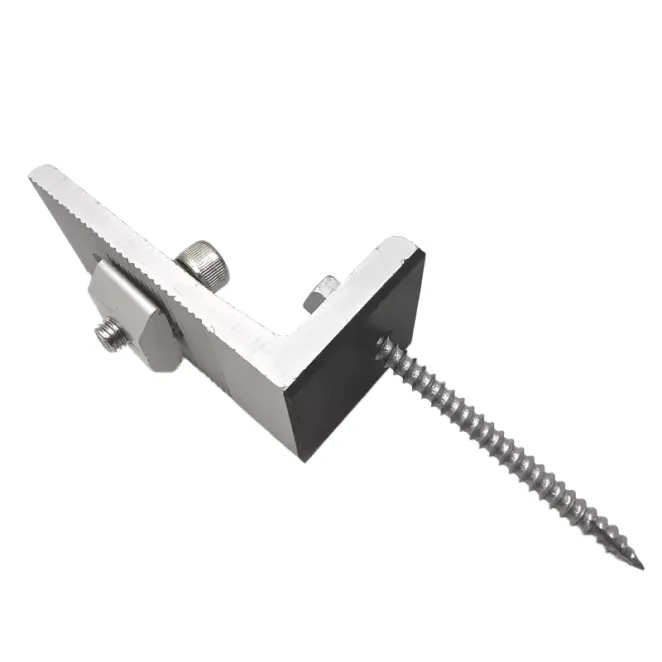

Подножјето PV L е држач со прав агол што се користи во системите за монтирање на соларна енергија за поврзување на фотоволтаични шини со потпорни конструкции. Пренесува механички оптоварувања од соларни модули и шини до покривот или основата.

Типичната патека на оптоварување е:

Соларен модул → шина → L стапало → Структура на покривот / Основа

Хоризонталната основа е фиксирана на потпорната површина, додека вертикалниот дел се поврзува со соларната шина преку завртки. Дизајнот со дупчиња овозможува прилагодување на позиционирањето за време на инсталацијата, подобрување на усогласувањето на шините и компатибилноста со различни услови на покривот.

Материјал и површински третман

6005-T5 Алуминиумска легура

Нозете за соларна монтажа L се главно произведени од 6005-T5 алуминиумска легура, која нуди баланс на силата, лесен дизајн и отпорност на корозија.

Елоксираната површина формира заштитен оксиден слој кој ја подобрува отпорноста против влага, оксидација и изложеност на надворешната средина. За апликации во крајбрежни или висококорозивни средини, алтернативите од нерѓосувачки челик може да се изберат според барањата на проектот.

Карактеристики на производот

Прилагодлив дизајн на поврзување

Интегрираниот дизајн на слотот овозможува флексибилно позиционирање помеѓу подножјето L и соларната шина, помагајќи да се одржи усогласувањето низ различните структури за монтирање.

Лесна алуминиумска конструкција

Структурата од алуминиумска легура ја намалува тежината на компонентата додека ја одржува механичката цврстина потребна за апликациите за монтирање на фотоволтаично. Ова го прави погоден за соларни проекти од големи размери каде што тежината на компонентата и ефикасноста на инсталацијата се важни.

Компатибилност со железница

Нозете за соларна монтажа L се компатибилни со најчесто користените профили на PV шини, вклучувајќи:

· 41×41 mm алуминиумски шини

· 41×62 mm алуминиумски шини

· Приспособени железнички системи

Карактеристики на изведба

Поддршка за структурно оптоварување

Перформансите на оптоварување на подножјето L за монтирање на соларна енергија зависи од степенот на материјалот, дебелината, димензиите, начинот на фиксирање и дизајнот на системот.

Типичните системи за монтирање на PV кои користат L стапки се дизајнирани за апликации со брзина на ветер до 60 m/s  и оптоварување на снег околу 1,4-1,5 kN/m². Вистинските перформанси зависат од структурните пресметки специфични за проектот и условите на животната средина.

Отпорност на корозија

Комбинацијата на анодизиран алуминиум и сврзувачки елементи од не'рѓосувачки челик обезбедува отпорност на корозија за долгорочни фотоволтаични апликации на отворено. Правилниот избор на материјал помага да се намалат ризиците од корозија предизвикани од изложеност на околината и проблеми со компатибилноста на металот.

Процес на производство

Нозете за соларна монтажа L се произведуваат преку процеси вклучувајќи печат, обработка со истиснување и CNC обработка.

За стандардно производство со голем обем, печатот обезбедува постојани димензии и ефикасно производство. CNC обработката се користи за приспособени дизајни, посебни димензии и барања за мал волумен.

Квалитетот на производството се фокусира на:

· Димензионална точност

· Прецизност на отворот и дупката

· Конзистентност на површинскиот третман

· Структурен интегритет

Процесот на елоксирање ги подобрува површинските перформанси на алуминиумските компоненти со зголемување на цврстината, отпорноста на корозија и отпорноста на временските услови.

Апликации

Сончеви системи од метален покрив

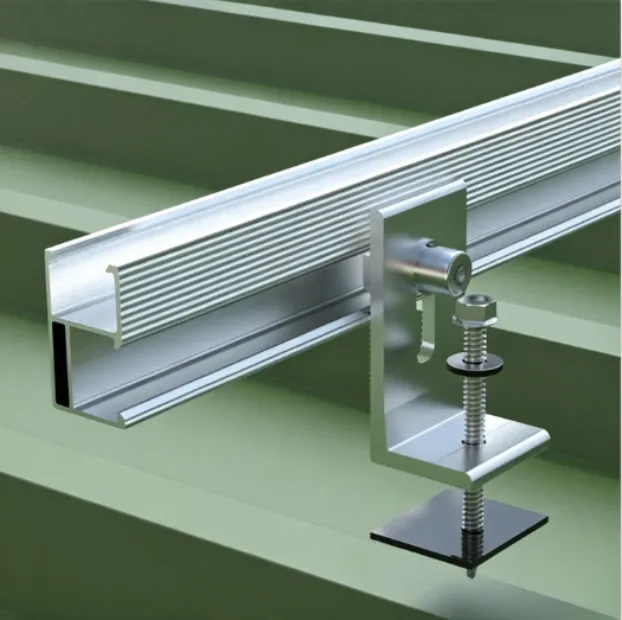

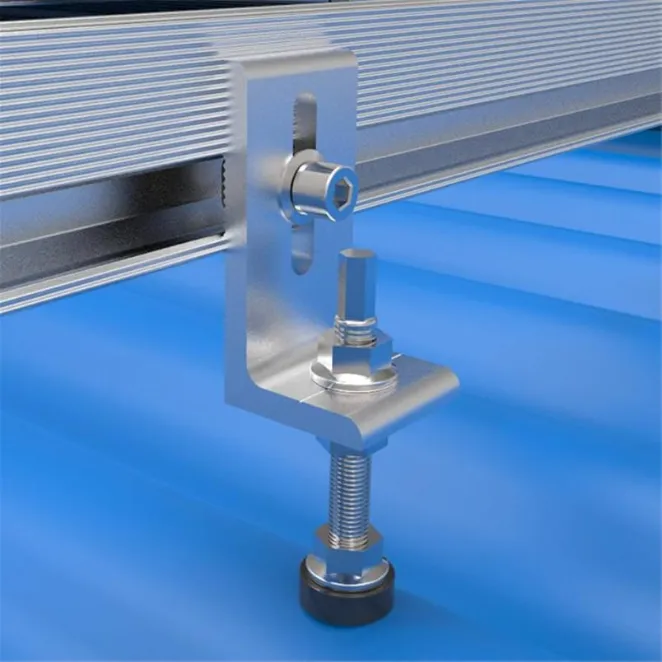

Нозете за соларна монтажа L се широко користени на трапезоидни и брановидни метални покриви. Нивната компактна структура им овозможува на PV шините директно да се поврзат со потпорните конструкции на покривот користејќи соодветни сврзувачки елементи.

Системи за покриви со стоечки шевови

За покриви со стоечки шевови, стапалата L може да се комбинираат со стегачи на покривот за да се обезбеди поврзување со шина без директно продирање на површината на покривот.

Бетонски покривни системи

На бетонски покриви, L стапалата може да се инсталираат со соодветни монтажни основи или котви за поврзување на PV шини и поддршка на соларни модули.

Сончеви конструкции поставени на земја

Соларната монтажа L-Foot може да се користи и во соларни системи монтирани на земја каде што се потребни прилагодливи шински врски и компактни компоненти за монтирање.

Како да изберете соларна монтажа L-нозе

Избор на материјал

За стандардни фотоволтаични апликации, алуминиумската легура 6005-T5 со елоксирана обработка обично се избира поради нејзиниот сооднос сила-тежина и отпорност на корозија.

За крајбрежни области, индустриски средини или локации со поголема изложеност на корозија, може да се избере нерѓосувачки челик или други материјали отпорни на корозија.

Избор на дебелина

Конечната дебелина треба да се избере според барањата за оптоварување на системот, условите на покривот и дизајнот на монтирање.

Избор на димензија

Димензиите на стапалото L треба да одговараат на соларниот шински систем и структурата на инсталацијата. Важните параметри ја вклучуваат големината на основата, вертикалната висина, положбата на отворот и дизајнот на дупката за монтирање.

Прилагодените димензии може да се развијат според различни структури за монтирање на соларна енергија.

Водич за брз избор

Најчесто поставувани прашања

П1. Што е соларна монтажа L нога?

Подножјето L за монтирање на соларна енергија е алуминиумски држач во облик на L што се користи за поврзување на PV шини со покривни конструкции или монтажни основи. Служи како клучна компонента за поврзување во системите за монтирање на соларна енергија.

П2. Каков материјал се користи за PV L стапала?

Повеќето PV L стапала се направени од алуминиумска легура 6005-T5 поради неговата механичка сила, лесните својства и отпорноста на корозија.

П3. Каде се користат L стапалата?

Соларната монтажа L-foot вообичаено се користи во системи за метални покриви, соларни инсталации на бетонски покрив, PV конструкции монтирани на земја и комерцијални фотоволтаични проекти.

П4. Може ли да се приспособат стапалата за соларна монтажа L?

Да. Димензиите, дебелината, дизајнот на отворот, површинската обработка и методите за поврзување може да се прилагодат според различни структури за монтирање на соларна енергија.

П5. Кој е очекуваниот век на траење на алуминиумските L стапки?

Кога се правилно избрани со соодветни материјали, површинска обработка и компатибилни компоненти за монтирање, анодизираните алуминиумски стапала L можат да ги задоволат долгорочните работни барања на фотоволтаичните системи.

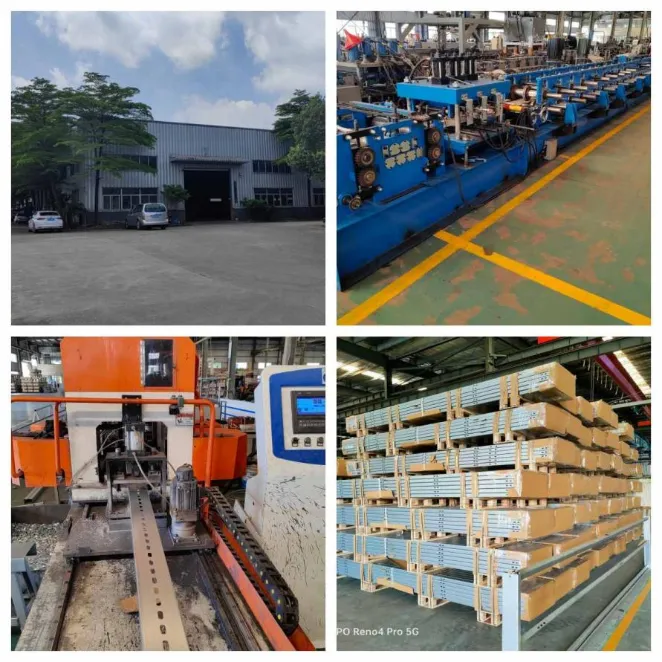

Фабрика и контрола на квалитет

Xiamen Honor Energy произведува додатоци за монтирање на соларна енергија преку контролирани производствени процеси, вклучувајќи проверка на суровините, обликување или обработка, површинска обработка и конечна проверка на квалитетот.

Контролата на квалитетот се фокусира на конзистентноста на материјалот, прецизноста на димензиите, квалитетот на површинската обработка и перформансите на производот.

Опциите за пакување вклучуваат извоз на дрвени палети и челични палети за заштита на компонентите за време на транспортот.

Сертификати

Xiamen Honor Energy ги следи стандардите за управување со квалитет за производство на компоненти за соларна монтажа, вклучувајќи:

· Систем за управување со квалитет ISO 9001

· Барања за усогласеност поврзани со CE

· Референци за стандардни JIS
