Средни стеги и крајни стеги

Да бидеме искрени - кога луѓето зборуваат за системи за монтирање на PV, целото внимание е насочено кон шините, столбовите, темелите. Но, деловите што всушност ги држат соларните панели на место се стегите -средни стеги и крај clзасилувачи. Во Xiamen Honor Energy, ние сме во овој бизнис доволно долго за да знаеме една работа: ако ви откажат стегите, целата ваша низа е во неволја.

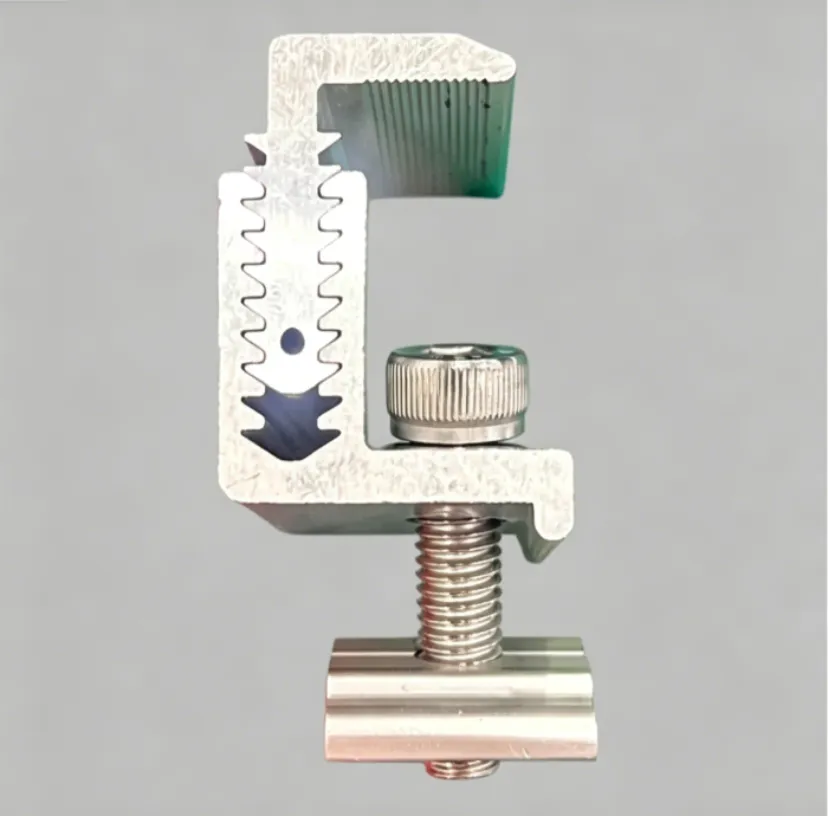

Што всушност се средните и крајните стеги, и зошто ви се потребни и двете?

Искрено, и двајцата ја вршат истата основна работа: држат соларни панели надолу на шините. Но, каде седат ја прави целата разлика. Средните стеги влегуваат помеѓу два панели.

Замислете го ова - имате една плоча лево и една десно, а средната клешта се наоѓа точно во јазот, зафаќајќи го работ на двете во исто време. Го одржува растојанието рамномерно, го спречува извлекувањето на панелите од рамништето и заклучува сè цврсто за шината одоздола. На секој панел му требаат две од нив - по еден на секоја страна. Крајните стеги се книжните книжни. Тие одат на самиот почеток и на самиот крај на секој ред, фаќајќи го само надворешниот раб на првиот и последниот панел. Нивната задача е да го чуваат целиот ред да не се лизга настрана кога ќе удри ветрот. Без нив, тој ред панели полека ќе се олабави со текот на времето. Така кажано: средните стеги се поврзуваат, а крајните стеги капа. Користете ги двете, или вашата низа нема да остане заедно долго време. Крајните стеги (исто така наречени странични стеги или рабни стеги) се инсталирани на надворешните рабови на секој ред панели. Секоја крајна клешта држи само надворешниот раб на еден модул, делувајќи како „капа“ за да спречи целиот ред да се помести странично при силни ветрови или вибрации. Крајните стегачи бараат повнимателен дизајн од средните стеги бидејќи тие држат само еден панел - под оптоварување, тие имаат тенденција да се ротираат или да се лизгаат од рамката ако не се правилно дизајнирани. Едноставно кажано: средните стеги се справуваат со врските помеѓу панелите, а крајните прстиња се справуваат со рабовите. Потребни ви се и двете за да претворите низа поединечни панели во единствена, цврста структура.

Спецификации

Компатибилен со повеќето панели на пазарот Нашите средни и крајни стеги се дизајнирани за максимална компатибилност. Главните PV модули имаат дебелини на рамката од 30 mm до 50 mm, а нашите производи ги покриваат речиси сите. Стандардна средна големина на стегачот (дебелина на модулот): 30мм / 33мм / 35мм / 38мм / 40мм / 45мм / 50мм Стандардни големини на крајната клешта (висина на рамката на модулот): 35мм / 40мм / 45мм / 50мм Должина на стегачот: Стандардна должина на стегачот: 40мм, достапна по сопствена желба, 50мм. Растојание на панелите (средна клешта): 20mm, 26mm, 28mm, итн. Нудиме и прилагодливи средни стеги и прилагодливи крајни стеги кои покриваат или 30/34/38/42mm или 35/40/45/50mm во еден модел. Помалку SKU во вашиот магацин, помалку главоболка на работното место.

Материјали и завршница

Алуминиумско тело, хардверски стеги од не'рѓосувачки челик се наоѓаат на отворено, изложени на сонце, дожд и температурни промени од година во година. Ако материјалот не е во ред, тие ќе рѓосат за три до пет години. Нашите средни и крајни стеги се направени од алуминиумска легура 6063-T5 - најпроверената и најшироко користена класификација на алуминиум во индустријата за монтирање на PV. Тој нуди висока цврстина на истегнување, мала тежина и одлична отпорност на корозија, со работен век од 20-25 години во надворешни средини. Површинската обработка е анодизирана - природно сребрена или чиста завршница, со дебелина на оксидниот слој од 8-10 микрони. Овој тенок филм драматично ја подобрува отпорноста на корозија. Црн анодизиран или електрофоретски слој е исто така достапен за посебни барања. Хардверот е не'рѓосувачки челик 304 или 316 - завртки и навртки кои нема да рѓосуваат додека алуминиумските делови се сè уште во добра форма. Анти-лизгачките влошки се направени од EPDM гума (етилен пропилен диен мономер), сместени помеѓу стегачот и рамката на модулот. Овие перничиња служат за две цели: го зголемуваат триењето за да спречат движење на панелот под оптоварување на ветерот и ја ублажуваат силата на стегање за да се избегне гребење или деформирање на алуминиумската рамка. Гумата EPDM е отпорна на ултравиолетово зрачење и е отпорна на старост, со сигурност функционира од -40°C до 80°C.

Какви видови нудиме?

Ќе мислите дека средните и крајните стеги се прилично едноставни - и тие се, главно. Но, со текот на годините, научивме дека една големина дефинитивно не одговара на сите. Различни проекти, различни панели, различни услови на локацијата - сите тие бараат нешто малку различно. Значи, еве што имаме на залиха: Стандардни средни стеги - ова се вашите работни коњи. Тие се вклопуваат во конвенционалните врамени кристални силиконски панели, каков што гледате на 90% од проектите таму. Компатибилен со дебелини на модули од 30мм до 50мм. Ништо фенси, само цврсто и доверливо. Стандардни завршни стеги - иста идеја, но за надворешните рабови. Истиот опсег на дебелина, иста едноставна инсталација. Тие го прават токму она што треба да го прават и добро го прават.

Прилагодливи средни стеги

Тука работите стануваат паметни. Една единствена стегач покрива повеќе дебелини - или 30/34/38/42 mm или 35/40/45/50 mm во еден модел. Нема повеќе да погодувате која дебелина ви треба, нема повеќе да складирате четири различни делови за четири различни работни места. Земете една кутија и ќе бидете покриени за повеќето сценарија. Прилагодливи крајни стегачи - истиот прилагодлив концепт, но за позициите на рабовите. Ви ја дава истата флексибилност на краевите на вашите редови. Средни и крајни стеги со тенок филм - ова се малку специјалност. Модулите со тенок филм се многу потенки од стандардните кристални панели - зборуваме за 5 до 7,7 mm. Редовните стеги едноставно нема да ги зафатат правилно. Така, правиме наменски со потесен профил на вилицата, дизајнирани специјално за безбедно да ги држат панелите со тенок филм без да ги оштетат рабовите. Тоа е нашиот состав. Ако ви треба нешто надвор од овие стандардни понуди - нестандардна дебелина, специфична должина, одредена завршница - можеме да правиме и сопствени трчања.

Инсталација

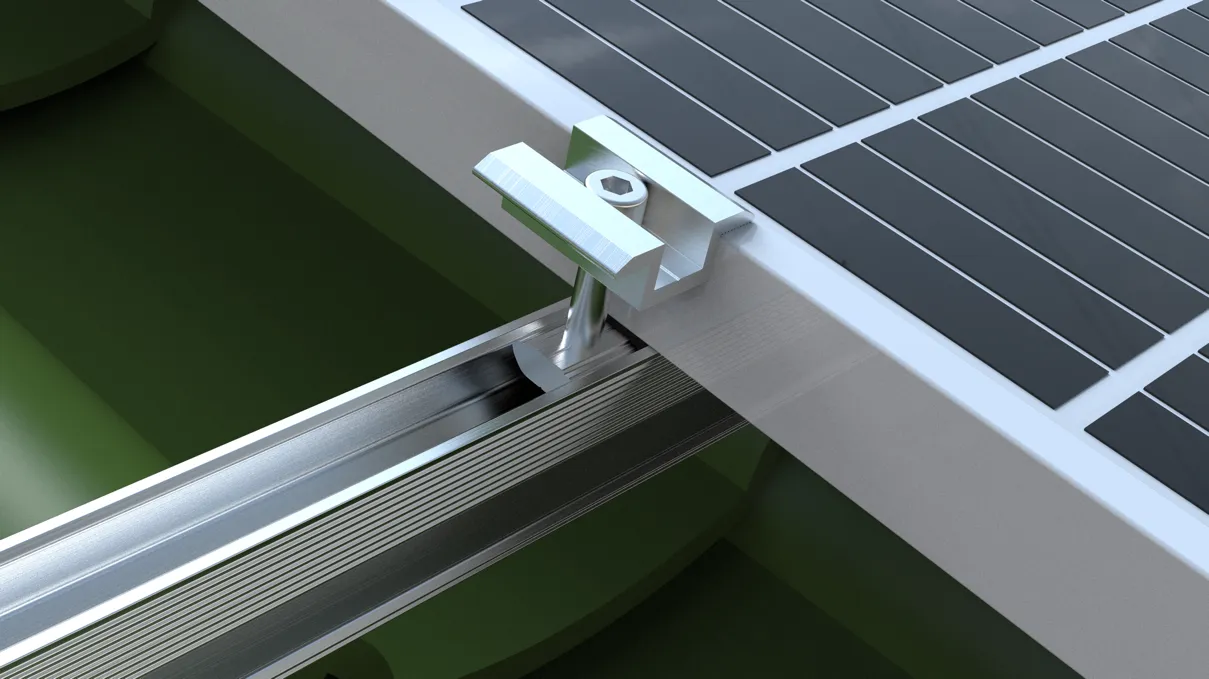

Едноставно, брзо, без дупчење Инсталирањето на стегачот е едноставно - без дупчење во самите панели. Стандардна процедура: монтирајте ги шините (U-канал, C-канал или алуминиумски шини) на потпорната конструкција, поставете ги PV панелите на врвот, поставете ги средните стеги помеѓу соседните панели и крајните стеги на надворешните рабови, а потоа затегнете ги завртките. Секој модул бара две средни стеги, а секој ред бара две крајни стеги. Препорачаниот вртежен момент на затегнување е 8-15 N·m, во зависност од дебелината на модулот и условите на локацијата. Премногу лабави, а панелите ќе се префрлат на ветрот; премногу стегнат и ризикувате да ја оштетите рамката на модулот. Детални препораки за вртежен момент се вклучени со секоја пратка.

Апликации

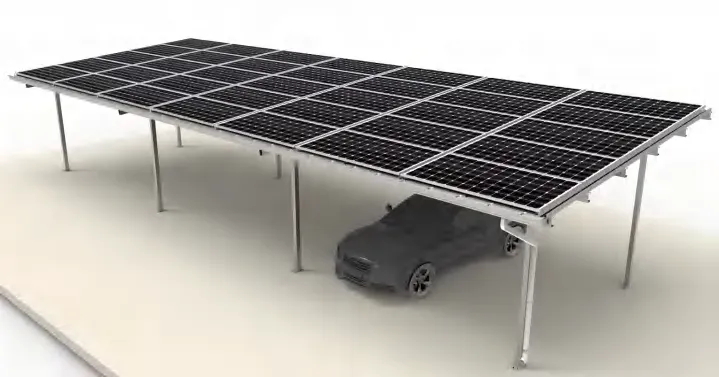

Од покриви до земјени држачи, порти за автомобили до средни и крајни стеги BIPV се користат во речиси секој тип на PV инсталација. Дистрибуирани PV на покривот: покриви од брановидни челични покриви, рамни бетонски покриви, косени покриви со плочки - ги прицврстуваат панелите на шините. Сончеви фарми поставени на земја: Десетици илјади панели поврзани панел по панел со средни и крајни стеги. Што е со автомобилските пристаништа? Истата приказна - панелите одат на структурата на паркинот, а стегите го прават токму она што го прават секогаш: држете сè цврсто.

BIPV е малку поинаков бидејќи панелите се всушност дел од самата зграда. Но, погодете што? Сè уште ви требаат стеги. Тие не се опционални.

И искрено, навистина не е важно дали користите модули со едно или двојно стакло, рамно поставени или навалени - средните стеги и крајните стеги се лепилото што не дозволува целата низа да се распадне. Без нив, немате ништо друго освен куп лабави панели.

Зошто да ги изберете нашите производи?

Ние нема да го премачкаме - Xiamen Honor Energy со години е во бизнисот со монтирање на PV. Знаеме точно каде работите тргнуваат наопаку во соларната инсталација. Стегите можеби се мали, но не успеваат почесто отколку што очекуваат луѓето. Лабави завртки, застарена гума, истрошена елоксирана обвивка - кој било од овие детали може да ја загрози безбедноста на цела низа. Затоа не ги пресекуваме материјалите: алуминиум 6063-T5, нерѓосувачки челик 304 и гума EPDM - сите докажани решенија за индустриски стандарди. Правилно елозирање значи 20 години услуга на отворено без проблеми. Нашите спецификации го покриваат огромното мнозинство на панели на пазарот - дебелина од 30 mm до 50 mm, во основа сите покриени. И ако ви требаат сопствени големини, можеме да го направиме и тоа. Стегите се мали. Но, не ги потценувајте. Ако ви требаат сигурни стеги што нема да ве изневерат, стапете во контакт.
