Kliploks за PV покрив: усогласете го профилот, инсталирајте правилно

Honor Energy, професионален добавувач специјализиран заДодатоци за системот за монтирање на PV. Од клиплокси на покривот до соодветни шини, нудиме целосен опсег на решенија за едно застанување. Нашите kliploks покриваат аголни, стоечки споеви, трапезоидни и најнови интегрирани дизајни, компатибилни со практично сите вообичаени профилирани челични лимови на пазарот, со достапно и нестандардно прилагодување. На страната на шината, имаме алуминиумски шини со висока цврстина и конектори од не'рѓосувачки челик во различни спецификации за да се исполнат различните барања за оптоварување и распон. Без разлика дали сте фирма EPC, инсталатер или оној кој всушност ги плаќа сметките – Xiamen Honor Energy ве покрива со цврсти производи и брза поддршка без мака.

Сега, за клиплоците на покривот: нивната главна работа е прилично едноставна - тие гризат на подигнатите гребени на челичниот покрив и ја држат целата PV шина и панел систем. Ајде да го разложиме малку.
Прво, тие ги држат панелите цврсто на своето место. Тоа е целата поента – погрижете се вашите модули да останат ставени на дожд, ветер или било кое време.
Второ – и ова е големо за покриви со аголни и стоечки споеви – овие клиплокови не бараат ниту една дупка за дупчење. Без дупки значи дека нема протекување. Оригиналната хидроизолација на покривот ја одржувате недопрена, што е токму она што го сакате кога работите со покриви на фабрики или магацини. Ова ги прави добро прилагодени за големи индустриски или магацински покриви.

Подобрување на отпорноста на ветерот – Некои клиплокови се специјално дизајнирани како типови против подигање, обезбедувајќи дополнителна моќ на задржување против силните сили на подигање при бури.

Сместување на различни профили на ребра - клиплокс може да се направат по нарачка за да одговараат на точната форма и големина на ребрата од челичниот лим, обезбедувајќи блиско вклопување.
Покрај нив, клиплоците се користат и во системи против тајфуни, уреди против лизгање снег, па дури и за прицврстување на украсни алуминиумски панели на покривите.

Клучни карактеристики на клиплокс на покривот

Нема компромис за хидроизолација – Ова е најголемата продажна точка. Бидејќи не се дупчат дупки, оригиналната водоотпорна мембрана останува недопрена. Посебно, клиплоците со стоечки шевови каснуваат директно на заклучените рабови, практично елиминирајќи го секој ризик од протекување.



Брза инсталација – Многу компоненти може однапред да се склопат во фабриката; на лице место, едноставно ги прицврстувате на своето место и затегнете ги завртките. Ова заштедува и време и труд.
Лесни и отпорни на корозија – Повеќето клиплокови се направени од алуминиумски легури (на пр., 6063-T5 или 6005-T5) со анодизирана површина. Тие додаваат малку дополнително оптоварување на покривот и поминуваат тестови со прскање со сол од 1000 часа или повеќе.



Но, тие имаат и недостатоци – Иако не продираат, клиплоците не се трајно врзани за покривот. Под долгорочен ветер, снег или сеизмички оптоварувања, тие може постепено да се олабават или дури и да се откачат. Затоа, од суштинско значење се редовните инспекции.
Носивоста мора да се провери претходно – Профилираните челични покриви имаат ограничена носивост. Дополнителната тежина од ФВ системот не смее да го надмине првобитното оптоварување на дизајнот. Индустриската практика сугерира приближно 0,15 kN/m² за нови товари; во реалноста, вкупната тежина на панелите плус системот за монтирање обично се движи помеѓу 20 и 35 kg по квадратен метар. Секогаш набавувајте ги оригиналните структурни цртежи и вршете верификација на оптоварувањето пред инсталацијата.

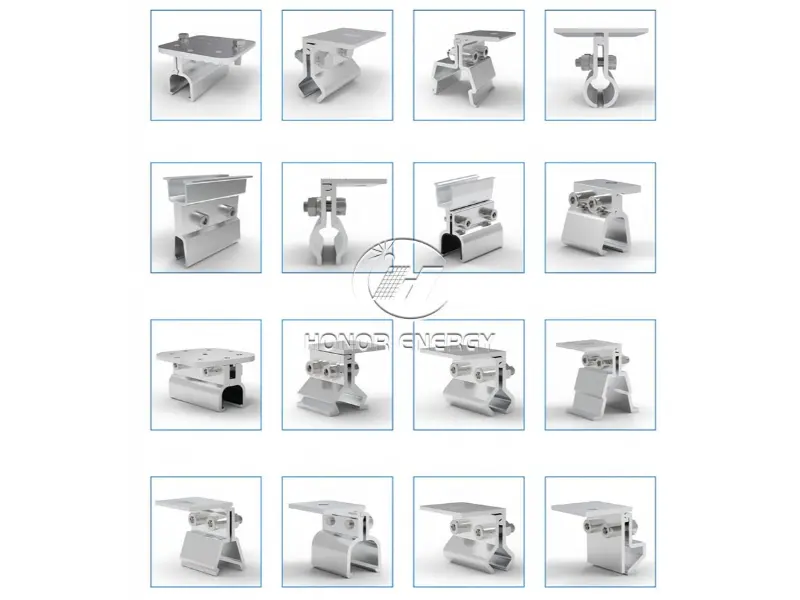

Главните видови на клиплокови на покривот

Изборот на клиплок целосно зависи од профилот на челичниот лим. Различни форми на ребра бараат различни дизајни на клиплок.

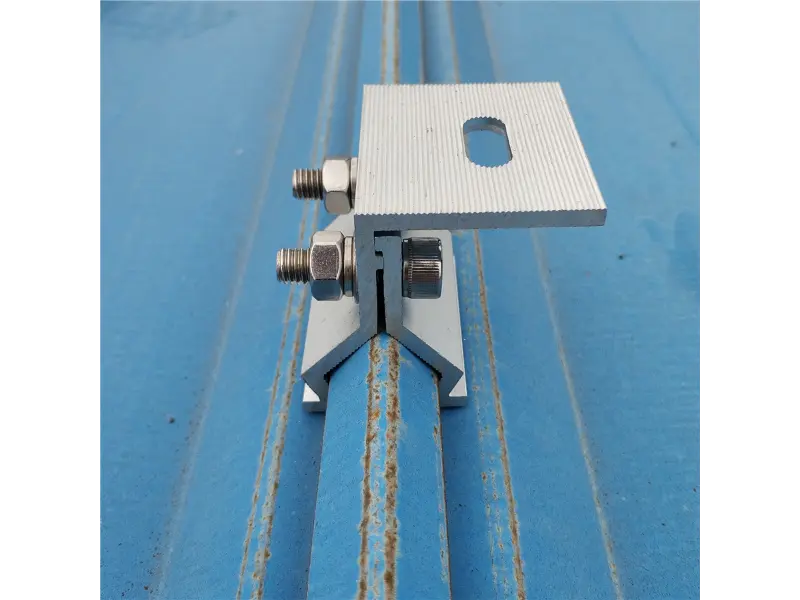

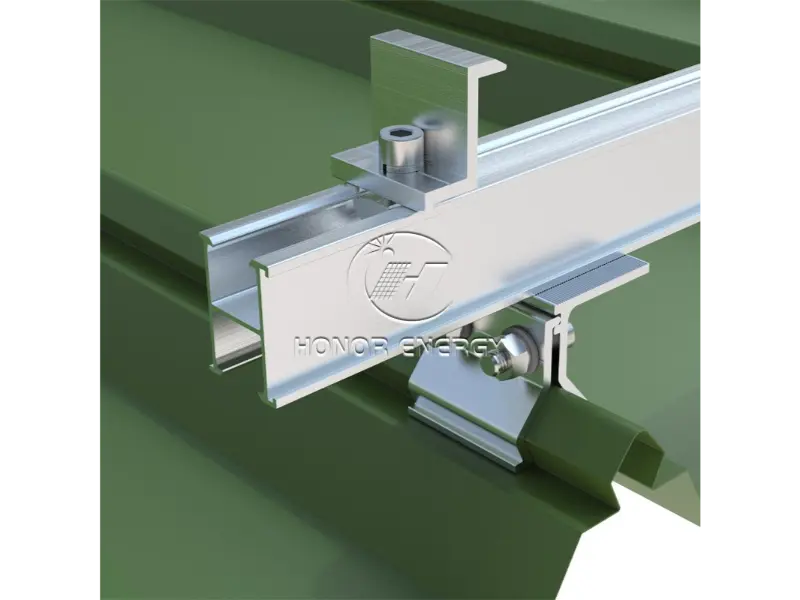

Клиплокс од типот на агол

Соодветен профил на покривот: профилирани челични лимови со аголен тип (вообичаени модели: 470, 760, 820, итн.).
Листовите од типот на агол доаѓаат со тоа закосено ребро - тоа е совршена форма за клиплок да се фаќа. Нашите клиплокови имаат вилици кои се дизајнирани да гризат токму на тоа ребро, а најдобриот дел? Не пробивате ниту една дупка низ покривот. Монтажата е едноставна: поставете го алуминиумскиот клиплок над реброто и затегнете ги завртките.
Во денешно време, достапни се интегрирани клиплокови од типот на агол, кои целосно ја елиминираат потребата за монтирање на шини - модулите може да се фиксираат директно на клиплокот, значително намалувајќи го времето на инсталација.

Стоечки-шев клиплокс

Соодветен профил на покривот: профилирани челични листови со стоечки споеви (вообичаени модели: 400, 430, итн.).
Ребрата на овие листови се подигнати вертикално и испреплетени. kliploks едноставно се прицврстуваат на вертикалниот спој - повторно, не е потребна пенетрација. Во реалните проекти, како што е полупроводничката постројка на покривот на Hefei BOE, за системот за монтирање се користеа клиплокс дизајнирани по мерка на стоечки шевови.



Трапезоидни (Т-тип) клиплокси

Соодветен профил на покривот: Трапезоидни профилирани челични лимови.
Трапезоидните листови имаат едноставни ребра во форма на трапез без сложените карактеристики на заклучување на типовите аголни или стоечки шевови. Овие ребра не обезбедуваат сигурна точка за клиплокување; затоа, сегашната стандардна практика е да се користат завртки за самопреслушување кои продираат во челичниот лим и се закотвуваат во шрафовите одоздола.
Негативната страна е очигледна – дупчењето го пробива водоотпорниот слој, создавајќи потенцијална патека за истекување. За трапезоидни покриви, дополнителни мерки за хидроизолација се клучни: инсталирајте EPDM гумени влошки помеѓу клипокот и челичниот лим и нанесете структурен силиконски заптив отпорен на временски услови околу секоја дупка за завртката (која може да трае повеќе од 10 години). Во 2023 година, тајфунот во Нантонг собори 12 PV проекти - повеќе од 60% од дефектите беа проследени со корозија и фрактура на дупчените точки.



Интегрирани клиплокс

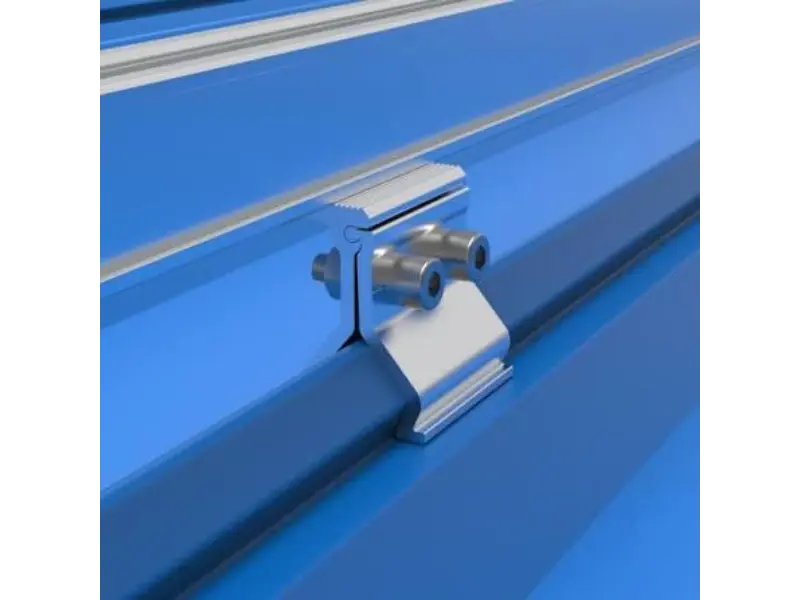

Ова е понов дизајн што ги елиминира шините за монтирање. Клипокот е интегрално формиран како едно парче, лесен и цврст. ФВ модулите може да се монтираат директно на клиплокот, со што се заштедуваат материјални трошоци и се подобрува капацитетот за носење.





Совети за избор и инсталација

Поврзете го типот на клиплок со профилот на покривот – Клиплоковите со аголен тип не смеат да се користат на трапезоидни листови, а клиплоците од типот Т не се соодветни за други профили. Неусогласеноста доведува до олабавување и протекување.
Не вртете ги завртките премногу силно - обично целиме на 20 до 30 N·m. Одете подалеку од тоа и ќе го скршите челичниот лим, кој ја расипува хидроизолацијата.
И за волја на небото, не прескокнувајте го заптивната смеса. Таа мала празнина помеѓу клиплокот и покривот е токму местото каде што водата го пронаоѓа својот пат, па пополнете го правилно.
Исто така, обидете се да избегнувате да работите во дождливи денови. Влагата ја убива моќта на лепење на заптивната смеса, а тоа е рецепт за протекување подоцна.

Последно нешто - бидете во тек со редовните проверки. Повторувајте ги завртките и заптивната смеса еднаш на секои шест месеци и секогаш правете дополнителна рунда по големо невреме или обилни снежни врнежи.
Не дозволувајте нивната големина да ве измами - клиплокс го прават кревањето на тешките работи. Добијте го правилно типот и добро инсталирајте го, и ќе имате систем кој е брз, отпорен на протекување и сигурен. Сфатете го погрешно, и ќе платите за тоа - пониска генерација, оштетување на покривот или уште полошо, олабавување на панелите. Трикот е едноставен: спојте го вашиот клиплок со покривот, затегнете го правилно и останете на врвот на одржувањето.
